Flammenionisationsdetektor (FID) UPAS -FID-ES
UPAS – FID ES
Flammenionisationsdetektoren „FIDs“ werden seit vielen Jahren für die Messung der Summe aller Kohlenwasserstoffe (Gesamt-C, org.-C, VOC, TOC) in Gasen verwendet. Das Messprinzip beruht auf der Bildung geladener Spezies bei der Verbrennung der Kohlenwasserstoffe in einer Wasserstoffflamme und der Erfassung der Ionendichte als Stromstärke. siehe auch

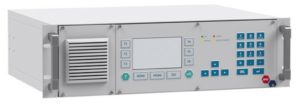

Das Modell UPAS-FID-ES im Einschubgehäuse ist das erste Mitglied der neu-entwickelten Geräteserie der UPAS-FIDs mit einer Eignungsprüfung nach QAL1/EN15267-3
Anwendungen:
- Bestimmung des Gesamtkohlenwasserstoffgehaltes in Luft und in Prozessgasen,mg C / Nm3
- Bestimmung des Gesamtkohlenwasserstoffgehaltes in überhitztem Dampf,in Abwasser oder in Salzsäure
- Aufspüren und Messen brennbarer Gase
- Filterdurchbruchsmessung bei der Lösemittelrückgewinnung bzw. Abluftreinigung
- Messaufgaben in Ex-Zone 1 und Ex-Zone 2
- UEG-Überwachung, wenn es auf kürzeste Ansprechzeit ankommt
- Methan-/ Nicht-Methanmessung kontinuierlich
- Eignungsgeprüft nach QAL1 / DIN EN 15267 – 3: 2008; DIN 12619:2013
Technische Daten
Messprinzip | Flammenionisationsdetektor FID |
Messbereich | ppm bis UEG |
Messgaspumpe | Messgasfluss: 60 l/h bei 1013 mbar |
Messgasdruck am Geräteeingang | 900 bis 1200 mbar abs. |
Deflagrationssicherung (Flammensperre) | am Gaseingang integriert |
Detektortemperatur wählbar | 95°C bis 195°C, typisch 180°C (entsprechend Temperaturklasse) |
Messbereichsumfang | 0-15/ 0-30/ 0-100/ 0- 500 mg org.C/m³ |
Linearitätsabweichung | <1% vom Messbereich |
Empfindlichkeitsdrift | <1% vom Messbereich / 14 h |
Nachweisgrenze | < 0,1 mg org.C/m³ (0-15 mg org.C/m³) |
Ansprechdauer t90 am Messgaseingang |
< 0,5 Sek., Messwert >20 mg org. C/m³ < 5,0 Sek., Messwert <20 mg org C/m3 |
Versorgungsspannung | 230 V alternativ 115 V (50 – 60 Hz) |
Leistungsaufnahme | 600 VA |
Externer Temperaturregler für 1 Sonde | 650 VA extern |
Zusatzheizung | 0°C bis 260°C, typisch 180°C |
Temperaturfühler für Zusatzheizung | Pt< 100 |
Umgebungstemperatur | +5 °C bis +40 °C |
Geographische Höhe | 0 bis 700 m über Meereshöhe |
Umgebungsfeuchte | <90% rH bei +20 °C <50% rH bei +40 °C nicht–kondensierend |
Versorgungsgase |
|
Druckluft | Qualität nach ISO 8573-1: mindestens 1.2.1 |
Druckluftbedarf Infjektor | ca. < 2 Nm³/h |
Wasserstoff Qualität 5.0 | ca. 80 ml/min |
Kalibriergas | ca. 130 Nl/h |
Nullgas und Brennluft | ca. 130 Nl/h über eingebauten Katalysator |
Statuskarte: |
4 Grenzwertkontakte für Status- und Grenzwerte (potentialfreie Kontakte) |
Optionen: |
Modbus RTU |
beheizte Leitung, Druckminderer, Probenahmesysteme, Verdünnungssonden, Konverter für die „Nicht-Methan“-Messung. |
|
|
